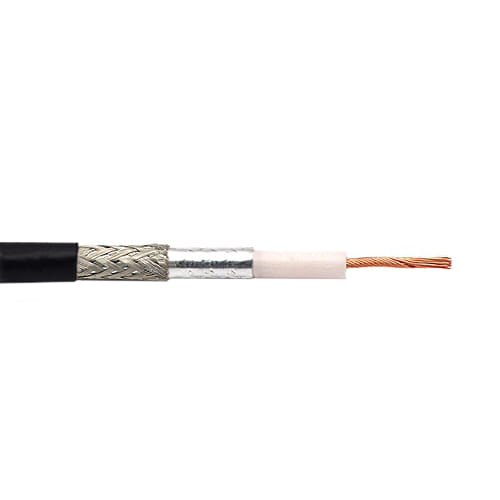

Kabel koncentryczny 2.4GHz H155 50 Ohm
Opis
KONSTRUKACJA
- Żyła wewnętrzna: 19 x 0,28
- Izolacja żyły: Piana [FOAM]
- Średnica: [mm] 3,9
- Żyła zewnętrzna: Oplot z drutów Cu 80% + folia
- Powłoka: PCV czarny
- Średnica zewnętrzna: [mm] 5,4
WŁASNOŚCI ELEKTRYCZNE PRZY 20 °C:
- Impedancja falowa: [Ohm] 50 +/- 2
- Pojemność skuteczna: [pF/m] przy f=1 kHz 82
- Współczynnik skrócenia fali: [%] 81
- Rezystancja dla prądu stałego: [m Ohm/m] 32
- Tłumienność falowa [dB/100 m] – średnio 3,0
przy częstotliwości [MHz]:
- 50 6,5
- 100 9,3
- 230 14,1
- 300 16,3
- 470 16,9
- 600 18,2
- 1000 30,9
- 1350 35,9
- 2150 46,9
POZOSTAŁE DANE:
- Zakres temperatur: [°C] -40 do +80
- Promień zginania: 35
- Konfekcja: [m] 100
